超稳定表面直流电压表 USSVM2 型使用说明

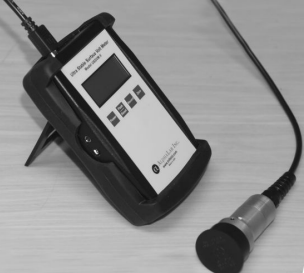

概述

超稳定表面电压表 USSVM2 采用传感器快门 / 切换技术，可提供长期稳定性，无漂移且无需频繁调零。该技术还能消除因带电空气分子 / 离子导致的虚假读数或偏移。传感器配备 29 英寸可拆卸电缆，可额外延长 6 英尺。
该仪表用于测量物体或表面静电荷的大小和极性。传感器校准为距表面 1 英寸时进行测量。在金属或导电表面上，仪表测量表面电压（与任何静电电压表一样，显示读数在一定程度上取决于被测物体的大小及物体与传感器的距离）。在绝缘表面上，“电压” 并非明确定义的数值，此时仪表读取与存在的静电荷成比例的数值。SVM2 具有高灵敏度（分辨率），在其 ±19,999.9 伏的全量程范围内，甚至可检测到 0.1 伏的变化。
模拟输出插孔提供 ±0 至 2 伏的直流输出电压，与 0 至 20K 伏的显示和测量成比例。可选 USB 端口允许记录读数并上传至 PC，还支持通过 USB 端口进行实时数据流式传输（注：未安装 USB 选件时，“记录” 功能无效）。

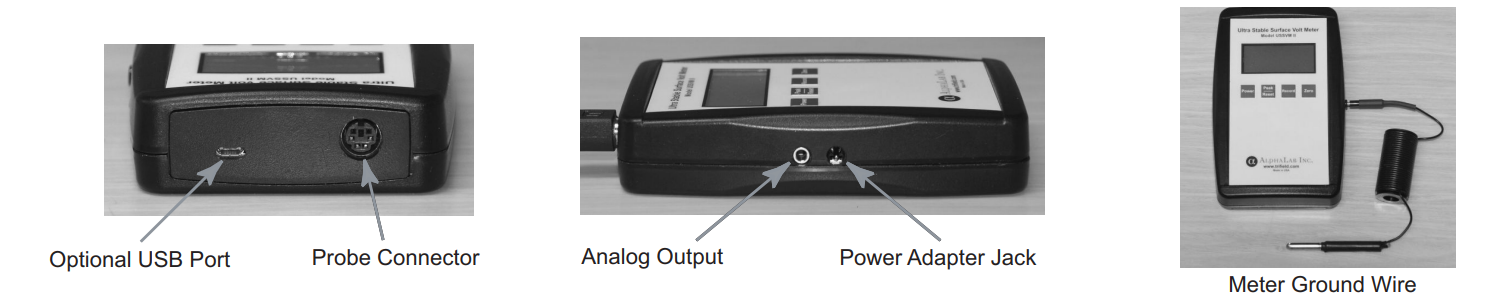

接口说明

• 可选 USB 端口
• 模拟输出
• 电源适配器插孔
• 探头连接器
• 仪表接地线

测量表面电压

使用时，首先用随附的 10 英尺接地电缆将仪表接地，以此定义 “零” 电压。将黑色帽盖安装在探头上，按下 “零” 键，然后取下帽盖，将探头末端保持在距被测表面 1 英寸的位置。在 1 英寸处，显示屏显示导电表面的电压（±2% 误差）；在 2 英寸处，灵敏度约为 60%（即读数 1500 表示实际电压为 2500 伏）。若导体较宽（即覆盖探头 “视野” 的大部分），上述数值准确；若表面为涂覆在（大型）金属表面上的绝缘体（即绝缘体有 “接地平面”），上述数值也准确。但若表面为带电的裸露绝缘体（无接地平面或金属背衬），绝缘体将发出电场（但无明确电压），该电场在距带电板的所有距离处大致相同，在 2 英寸处不会是 60% 等。电场（伏 / 米）约为显示屏读数的 30 倍，例如显示屏读数为 1000.0，则电场为 30 KV/m（若板覆盖大部分 “视野” 且板的单位面积电荷均匀，此值准确；若覆盖不足，读数会更低）。（测量大气电场时，将传感器朝上，注意附近高于视野的导电物体会削弱无阻碍电场。）

技术规格

项目	参数
1 英寸处量程	0 至 ±19,999.9 伏
1 英寸处分辨率	0.1 伏
精度	读数的 ±2%
输出	1. 模拟输出 2. USB（可选）
环境条件	-1°C 至 43°C（30°F 至 110°F），0-90% 相对湿度（无冷凝）
仪表尺寸	4.5×3×1.2 英寸；115×72×30 毫米
探头尺寸	直径 1.2×2.5 英寸；31×63.5 毫米
探头电缆长度	29 英寸；74 厘米（可拆卸 6 针迷你 DIN 连接器）
重量	5.5 盎司
电源	1. 9 伏碱性电池（约 6 小时续航，含电池） 2. 外部 9VDC 电源适配器（含） 3. USB 端口（可选，连接 PC 时由 PC 供电）

可选附件

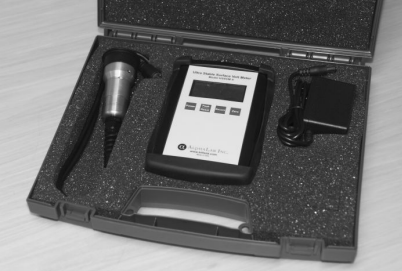

可拆卸橡胶保护套（带折叠支架）、6 英尺探头延长电缆、保护箱。

操作说明

正常开机模式

• 仪表调零：开机时，显示屏显示 0.0，直至探头内的旋转快门达到正常转速（通常不超过 4 秒）。若显示 “Probe Error”（探头错误），请确认探头已插入且快门旋转未受阻。按下 “Zero”（零）键可对仪表调零，通常在探头上安装黑色（导电）帽盖时进行。若仪表检测到较大残余电压，会交替显示 “CAP, PROBE, PRESS, ZERO”（盖、探头、按零），提醒确保盖盖到位。在某些应用中，取下帽盖调零可能更有利（如希望减去测试装置中的背景电平），即使显示盖盖提醒信息，再次按下零键也会调零并消除残余 / 背景电压。
• 关机：按住 “Power”（电源）键 1 秒。

测量表面电压

• 校准距离：仪表在工厂校准为探头末端与被测表面距离 1 英寸（25.4 毫米），可在其他距离测量。在导电表面上，若距离 <1 英寸，读数约与距离成反比；若距离>1 英寸，读数下降更慢。

三种电源选项

可通过内部 9V 电池、USB 端口或外部墙插适配器供电。使用碱性电池时，连续使用时间通常为 6 小时。显示 “LOBAT” 表示电池剩余寿命约 30 分钟。可使用 9 或 12VDC 100mA 稳压或非稳压电源适配器（中心正极，2.1 毫米桶形插头）。插入 USB 端口时，仪表从 PC / 笔记本电脑取电。

峰值保持

按下 “Peak Hold”（峰值保持）键，仪表进入峰值保持模式，显示自上次重置峰值保持以来测量的*高正 / 负值。在此模式下，短暂按下 “Peak Hold” 键可重置峰值；按住 1 秒可关闭峰值保持模式。关闭时，仪表继续捕获*高正 / 负值，激活峰值保持模式时会显示该值。

记录 / USB 选件

仅当仪表有 USB 选件时，“Record”（记录）键有效。

• 记录功能：按下 “Record” 键，当前显示的测量值将保存到非易失性存储器，随后显示记录编号 3 秒，*多可保存 9,999 条记录或记录集。软件 “AlphaApp” 可检索和删除记录数据，还可配置仪表按指定间隔记录测量流。配置后，按下 “Record” 键开启记录（按键上方箭头指示记录激活），按间隔持续保存测量值，再次按下则显示记录集编号。
