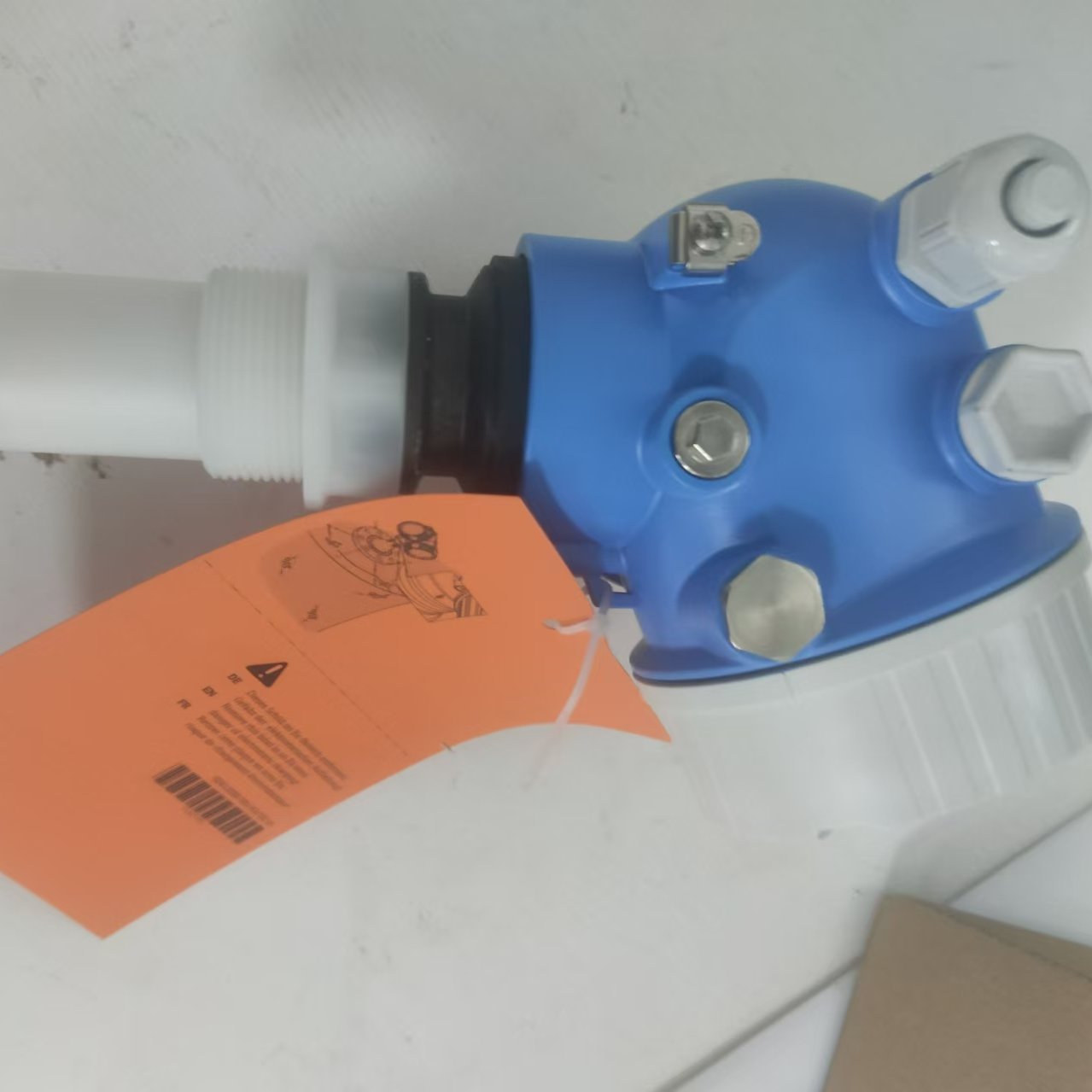

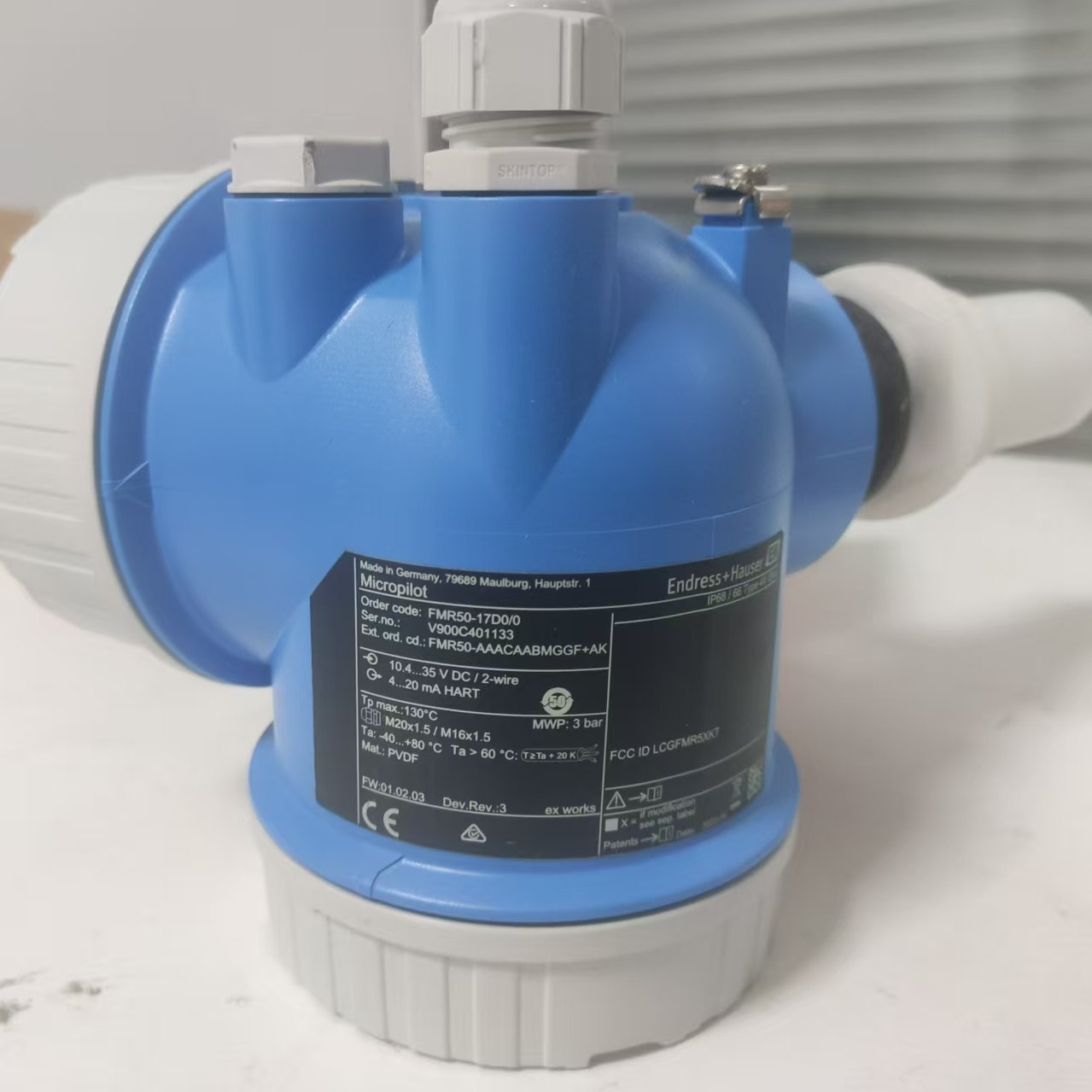

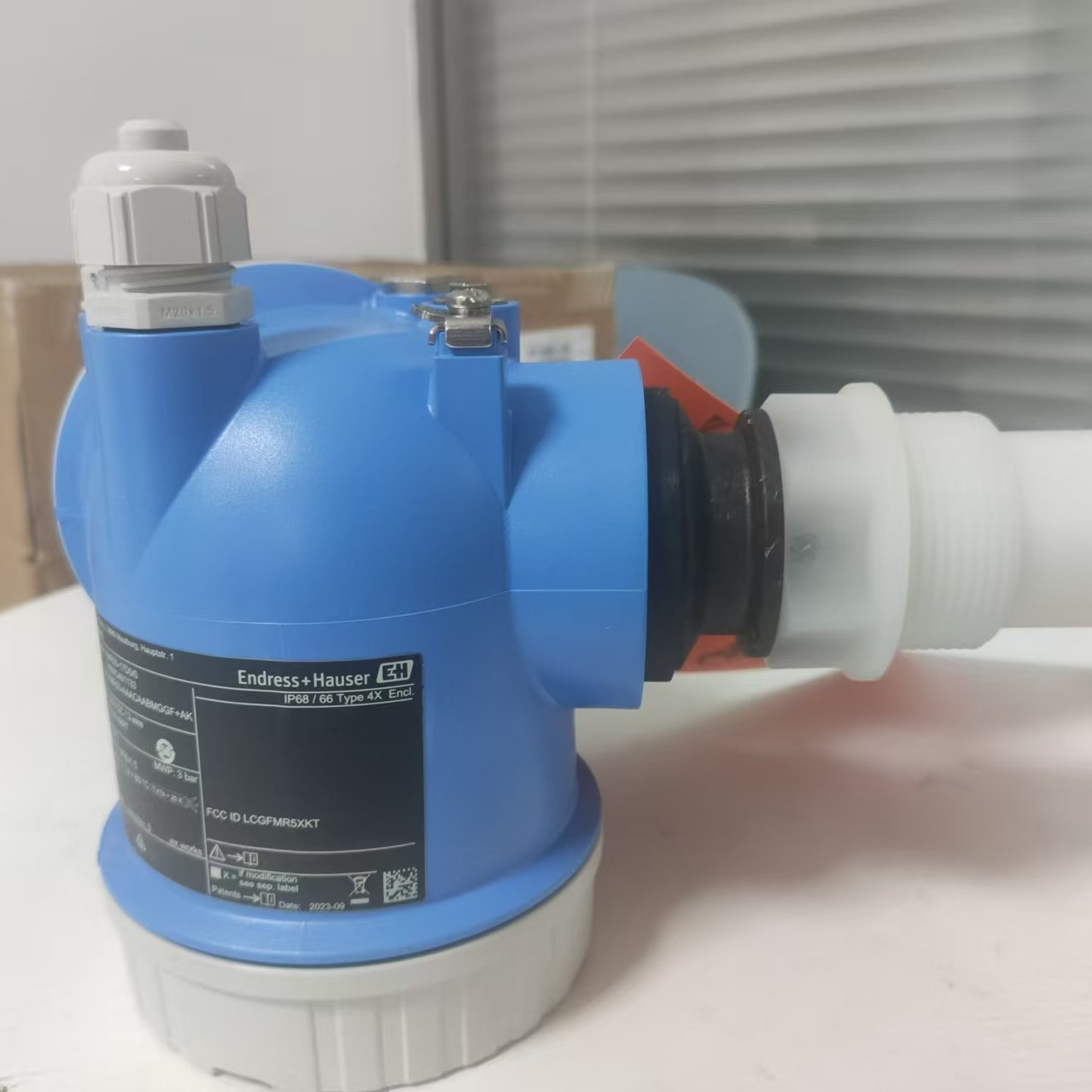

Micropilot FMR50 雷达物位计（飞行时间原理）—— 液位测量基础型

一、优势亮点

• 稳定测量：即便被测介质特性、工艺条件变动，仍能可靠实现非接触式液位测量，不受干扰。
• 高效运维：采用 HistoROM 数据管理理念，调试、维护、诊断流程更快捷，简化操作环节。
• 精准抗扰：全新多回波跟踪评估技术，容器内有障碍物时，依旧保障测量高可靠性。
• 安全合规：软硬件开发符合 IEC 61508 标准，达 SIL3 安全完整性等级（均一冗余设计），满足严苛安全要求。
• 全周期保障：心跳技术（Heartbeat Technology）助力工厂全生命周期经济高效、安全运行。
• 便捷集成：无缝接入控制系统 / 资产管理系统，直观菜单引导操作，支持现场或远程（通过控制系统）操作。
• 测试省心：针对 SIL、WHG 认证，采用全球*简验证测试方案，节省时间与成本。

二、规格概览

• 精度：±2 毫米（0.08 英寸），测量精准度高。
• 过程温度：-40…+130°C（-40…+266°F ），适应较宽温度工况。
• 过程压力 / 超压极限：真空…3 巴（真空…43.5 磅 / 平方英寸 ），覆盖常规压力场景。
• *大测量距离：标准型 30 米（98 英尺 ）；配备高级动态功能可达 40 米（131 英尺 ），满足不同量程需求。
• 接触介质部件：采用聚偏二氟乙烯（PVDF）、氟橡胶（Viton）、聚丙烯（PP）、聚对苯二甲酸丁二醇酯（PBT），适配多样介质。

三、应用场景

Micropilot FMR50 聚焦简单储罐、存储设施及公用工程工艺，凭借自由空间雷达原理，对液体、糊状物、浆料持续开展非接触式液位测量。测量不受介质成分、温度波动、气体层 / 蒸汽干扰，搭配蓝牙模块与 SmartBlue 应用，还可远程访问设备，便捷管理。

四、功能与规格明细

（一）核心原理与特性

• 测量原理：液位雷达，基于飞行时间技术精准测位。
• 典型应用：面向液体、糊状物、浆料，提供基础液位测量；无惧介质 / 温度变化、气体层 / 蒸汽影响；采用封装 PVDF 或 PP 包覆喇叭天线，防护与适配性佳。

（二）特色功能

涵盖心跳技术、IEC 61508 标准 SIL 2 安全等级认证、蓝牙调试、SmartBlue 应用运维、多回波跟踪保障可靠、HistoROM 数据管理，及易识别 RFID 标签，功能全面且实用。

（三）供电与通信

• 供电模式：支持两线制（兼容 HART/ PROFIBUS PA/ FOUNDATION Fieldbus 协议 ）、四线制（HART 协议 ），可选蓝牙无线技术 + 应用程序，灵活适配现场环境。

（四）环境与过程参数

• 频率：K 波段（约 26 GHz ），符合雷达物位计通用频段。
• 环境温度：-40…+80°C（-40…+176°F ），适应多数工业环境温度。
• 过程温度 / 压力：同 “规格概览”，覆盖常规工业工况。
• 接触介质部件：PVDF、Viton、PP、PBT 材质，耐多种介质腐蚀。

（五）过程连接与测量距离

• 过程连接：螺纹可选 G1 1/2、MNPT1 1/2 ；法兰适配 UNI DN80…DN150（3 英寸…6 英寸 ），安装灵活。
• *大测量距离：标准型 30 米（98 英尺 ），高级动态功能拓展至 40 米（131 英尺 ），覆盖不同罐区 / 工艺需求。

（六）通信与认证

• 通信方式：支持 4…20 mA HART、PROFIBUS PA、FOUNDATION Fieldbus、蓝牙无线技术，兼容主流工业通讯协议。
• 认证 / 批准：通过 ATEX、FM、CSA C/US、IEC Ex、JPN Ex、INMETRO、NEPSI、KC、EAC、UK Ex 等认证，全球多地适用。
• 安全认证：具备防过量充装保护（WHG ）、SIL 认证，满足安全规范。

（七）可选配置

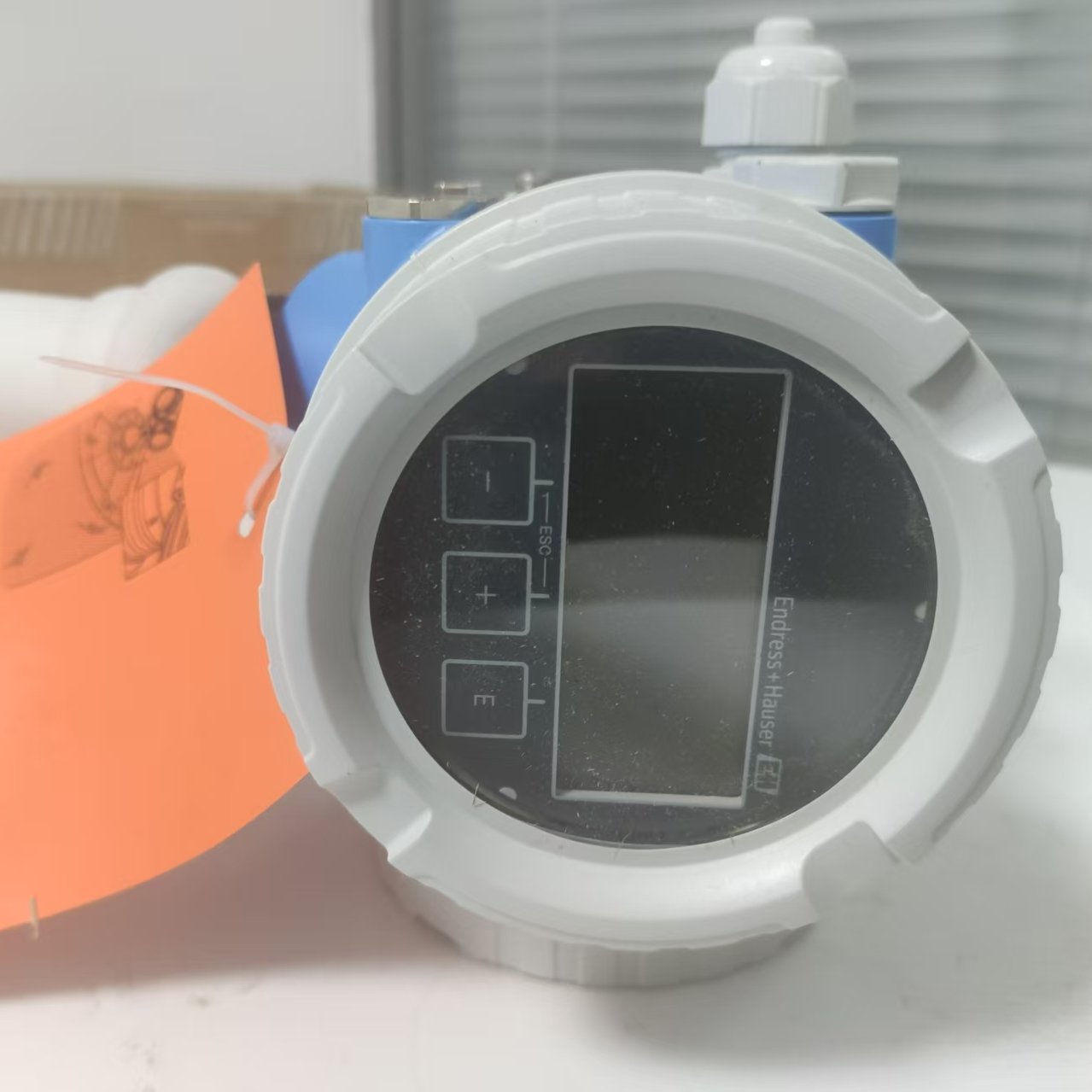

提供显示屏、定制参数设置、无 PWIS 方案，及蓝牙 + SmartBlue 应用远程操作功能，按需灵活选配。

五、应用限制（连续 / 液体场景）

• 含氨气相环境：建议选用带静态井的 FMR54 型号。
• 强结垢工况：推荐搭配空气吹扫功能的 FMR54 。
• 低介电常数介质：适配 FMR51 型号。
• 仅需耐聚四氟乙烯（PTFE ）需求：选用 FMR52 。
• 贸易交接测量场景：建议采用 FMR5xx 系列，满足精准计量要求。

品牌介绍
Endress+Hauser（简称 E+H），在工业过程控制测量仪表、服务与解决方案领域，位居全球领导者之列。从经济效益、安全及环境影响层面考量，E+H 能够提供涵盖流量、物位、压力、分析、温度、数据采集与通讯，以及流程优化的过程自动化整体方案 。
E+H 的客户广泛分布于诸多行业，化工、食品与饮料、生命科学、电力与能源、采矿及矿物加工冶金、油气、水和污水等行业，都有其服务身影。其重点深耕的行业包含食品与饮料、水和污水、石油与天然气、生命科学、化工、电力与能源、采矿及矿物加工冶金、公用工程等。
作为专注过程自动化解决方案的企业，Endress+Hauser 的产品覆盖各类传感器、仪表和系统，可对不同工业过程进行测量、控制与监测 。


E+H 主要产品及主要型号：

1. 液位测量：



• 无接触式雷达液位传感器（型号：RPM）
• 超声波液位传感器（型号：Prosonic）
• 导波雷达液位传感器（型号：Levelflex）



2. 压力测量：



• 差压变送器（型号：Deltabar）
• 压力变送器（型号：Cerabar）
• 绝对压力变送器（型号：Ceraphant）



3. 流量测量：



• 电磁流量计（型号：Promag）
• 超声波流量计（型号：Prosonic）
• 质量流量计（型号：Promass）



4. 温度测量：



• 热电偶和热电阻传感器（型号：THERMOMAX）
• 红外温度传感器（型号：TempC）



5. 分析仪器：



• PH/ORP 传感器（型号：Liquiline）
• 溶解氧传感器（型号：Orbipac）



6. 系统和软件：

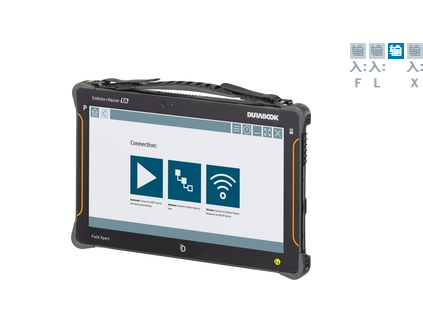

• 自动化系统（型号：Field Xpert）
