英国Leo Bodnar视频信号检测仪、快沿发生器4K HDMI/GPS310/LBE-1420

LBE-1420 GPS

一、核心功能与特性

• 高精度信号输出：生成高纯度信号，频率通过 GPS 锁定，适用于混频器、乘法器的精确频率校准及射频参考场景。
• 频率稳定性：依托机载铯原子参考与 GPS 卫星精度，稳定性达 1×10⁻¹²（约 0.000001 ppm）。
• 低相位噪声：采用高质量内部 TCXO 整形，提供亚皮秒 RMS 抖动的干净时钟信号。
• 宽频率范围：
  • 额定范围：1 Hz 至 1.1 GHz（分辨率达 0.001 Hz，如 144800000.025 Hz）；
  • 扩展能力：可超频至 1.5 GHz 运行。
• 标准信号输出：
  • 类型：3.3V CMOS 方波，50Ω 源阻抗，兼容多数仪器与射频设备；
  • 常用频率：10MHz、100MHz、24MHz、25MHz、27MHz、1MHz 等。

二、技术参数详情

▶ 相位噪声（10MHz 典型值）

▶ 电气特性

• 供电：5V USB-C 接口，250mA 功耗；
• 上升 / 下降时间：10MHz 时，10%-90% 电平区间为 300ps/260ps；
• 输出功率：10MHz 基本功率通道为 + 11dBm。

三、GPS 功能与操作机制

• 天线配置：
  • 标配磁性底座活动 GPS 天线（5 米电缆），支持主动 / 被动天线替换；
  • SMA 接口提供 3.3V/30mA 电源，兼容 3.3V 或 5V 有源天线。
• 信号处理：
  • 锁定时间：通电后约 30 秒捕获 GPS 信号；
  • 抗干扰设计：临时卫星信号丢失时，数字 PLL 基于历史数据维持频率，无跳变；
  • 同步恢复：重新锁定 GPS 后无缝恢复同步，频率切换无毛刺。
• 配置方式：通过 USB 连接 Windows PC 设置频率，NMEA 数据可通过 USB 虚拟串口获取。

四、典型应用场景

1. 实验室参考：10MHz、1MHz 等频率为仪器提供基准；
2. 发射设备：HAM 电台、传播信标、VHF/UHF 微波转换器的参考源；
3. 接收系统：RTL SDR（28.8MHz）、扫描仪及无线电接收机校准；
4. 音视频设备：DAC、录音设备的主时钟同步。

五、产品规格与认证

技术提示：

• 设备出厂预设 10MHz 输出，USB 连接仅用于配置，设置存储于内部非易失性存储器；
• 超频至 1.5GHz 时建议监控温度，避免长期过载运行。

Leo Bodnar Electronics 企业与产品概述

核心行业领域

• 赛车运动
• 精密机械制造
• 通用机械工程
• 汽车工业
• 重型机械领域

核心产品系列与型号详情

一、主要产品系列

• 赛车模拟系统：SimSteering FFB 系统（力反馈转向解决方案）
• 通用控制设备：通用 USB 接口板、按钮、旋转编码器、开关
• 传感与测量组件：电位器、传感器、称重传感器放大器
• 外壳与连接部件：设备外壳、电缆组件
• 视频与射频产品：视频测试设备、4K HDMI 相关产品、射频信号发生器
• 精密时钟与定位：精密频率参考（GPSDO）、NTP 服务器、GPS 天线
• 特殊功能设备：快速脉冲发生器、瞬态限制器、模型飞机配件

二、重点产品型号解析

▶ 赛车模拟系统

• SimSteering2 FFB 系列
  • (52) - Standard：标准型力反馈转向系统
  • (53) - Advanced：进阶型力反馈转向系统
  • (54) - Ultimate：终极型力反馈转向系统

▶ 精密频率参考设备

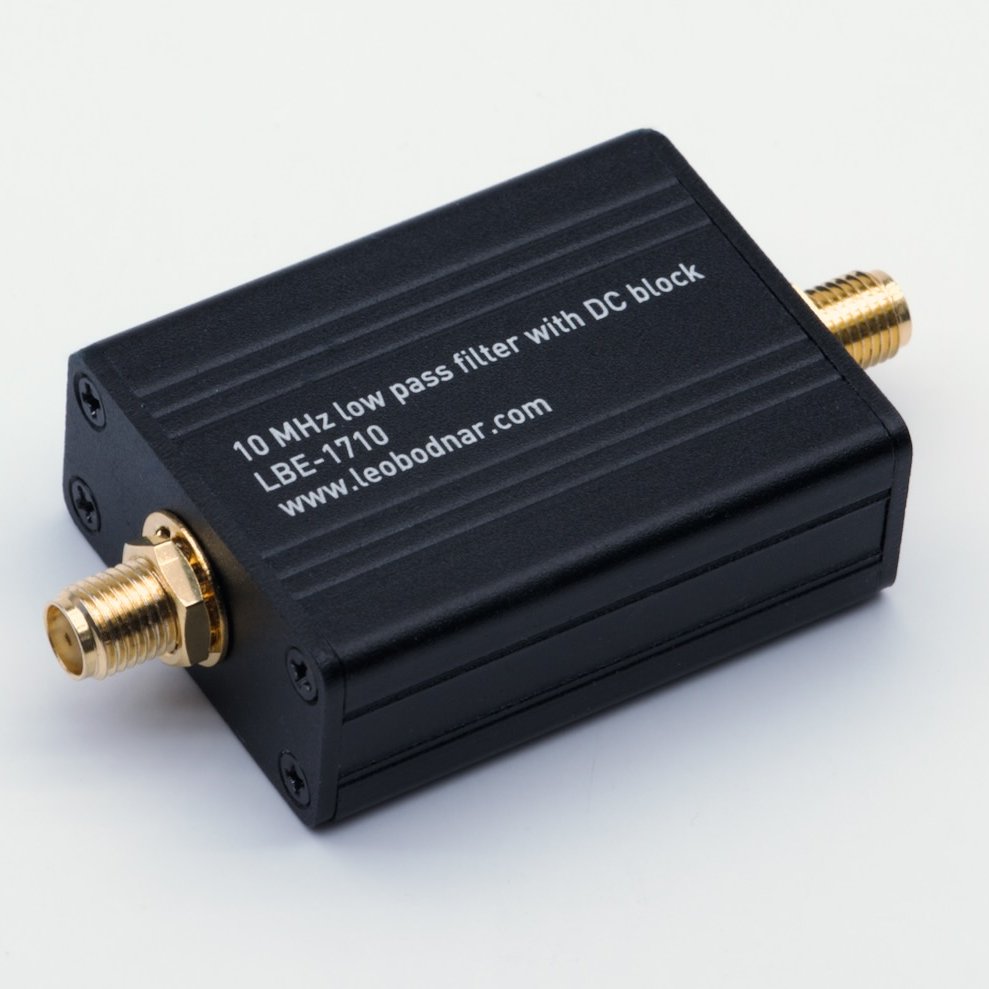

• LBE-1710、LBE-1320A、LBE-1322、LBE-1321、LBE-1310、LBE-1300
• LBE-1420、LBE-1421（高精度 GPS 锁定频率发生器）

▶ 时间同步设备

• LeoNTP Time Server 1200：网络时间协议服务器

▶ 视频与接口设备

• 4K HDMI 相关产品
• SimSteering2 SLU-F1、SL-Pro 3G 1X2 DDI：视频信号处理组件

▶ GPS 与定位组件

• GPS310、1GC1-421：GPS 接收模块及相关配件

三、产品特性说明

• 所有产品均遵循高精度设计标准，尤其在赛车模拟领域（如 SimSteering 系列）具备反馈性能；
• 精密频率参考设备（如 LBE 系列）依托 GPS 锁定技术，满足实验室级时间同步需求；
• 视频与射频产品支持 4K 分辨率及高频信号生成，适配测试场景。
