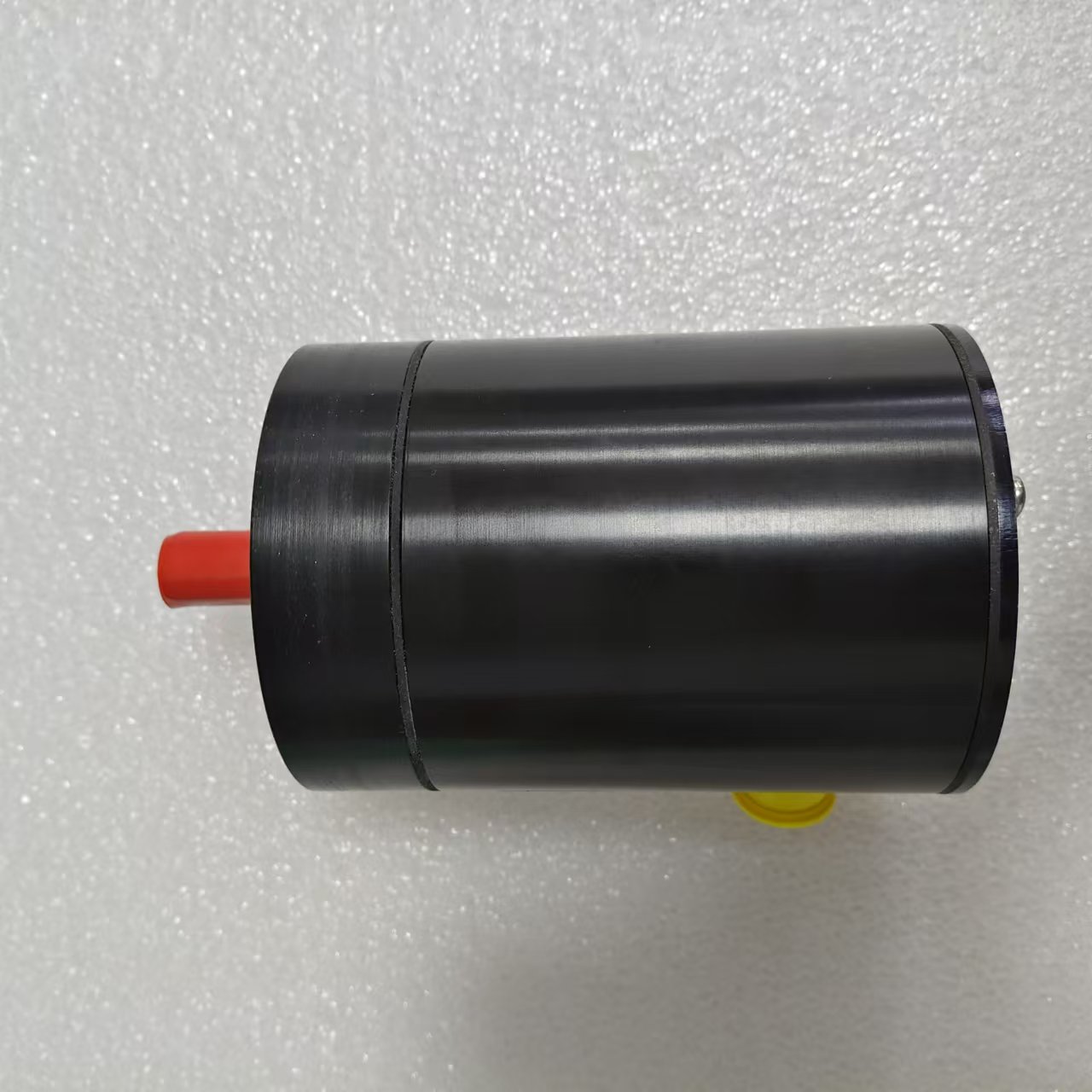

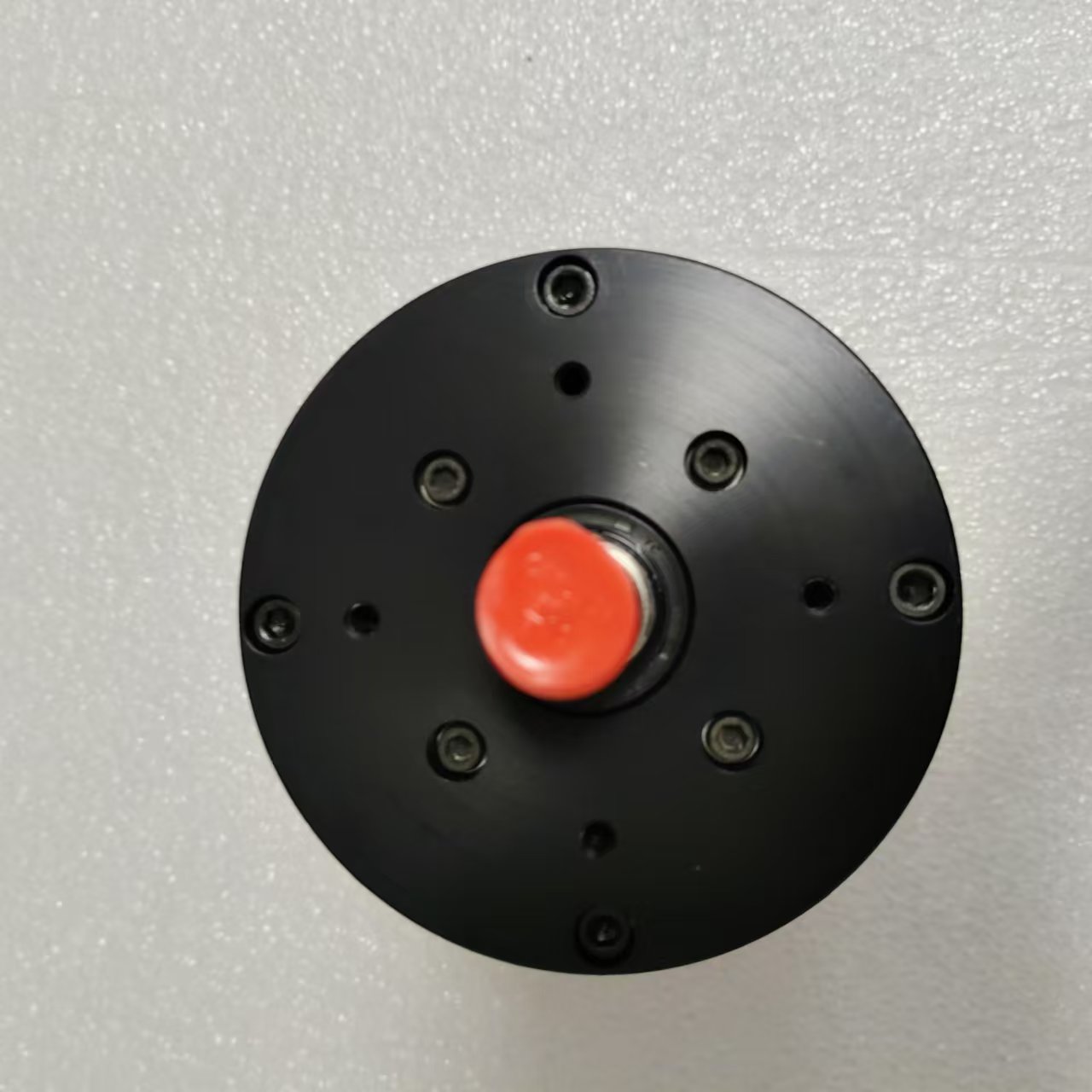

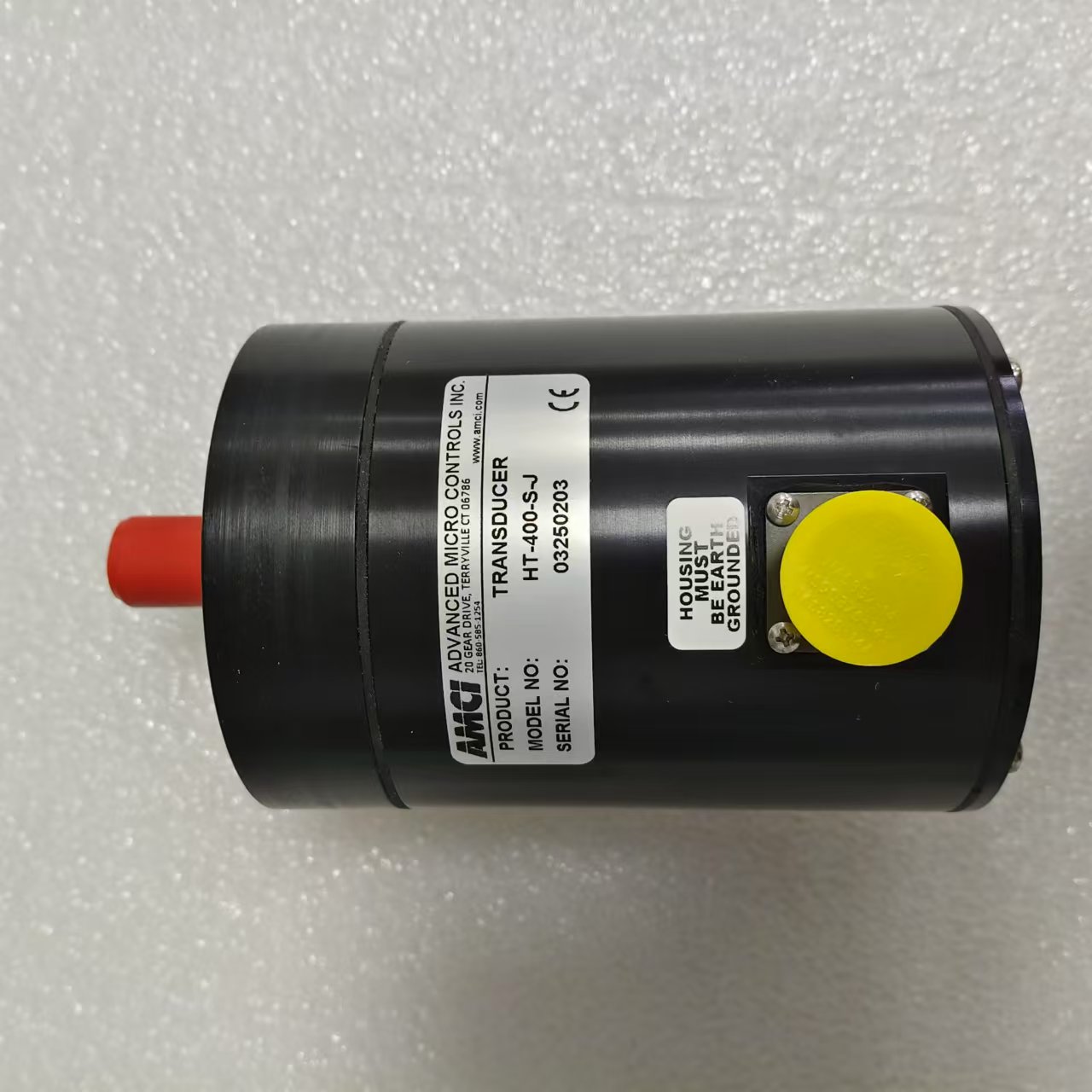

美国 AMCI 单转传感器 TRANSDUCER HT-400-S-J/03250203
产品特性与兼容性
HT-400 单圈传感器专为替代 AVG/Autotech SAC-RL100 单圈传感器设计，支持便捷安装与更换，且兼容 AVG/Autotech 和 AMCI 的控制系统。作为式传感器，其机械尺寸及螺栓孔布局与 AVG/Autotech RL100 系列完全一致，确保安装适配性。端子与旋转变压器配置
- 端子灵活性：可选购 1 英寸导管接头或 MS3112E12-10P 连接器，两者支持现场互换与更换。
- 旋转变压器适配：提供多种旋转变压器型号以匹配不同控制系统，完整零件编号分解详见说明书第 2 页。
美国 AMCI 单转传感器 TRANSDUCER HT-400-S-J/03250203针对 AMCI 用户的优势
HT-400 单圈传感器配备 1 英寸导管接头，正确安装时可完全阻隔液体污染物侵入传感器电缆。需注意：尽管许多 AMCI 控制器可配置为兼容 AVG/Autotech 传感器，但订购 HT-400 时需选择与 AMCI 系统匹配的旋转变压器，以确保设备正常运行。尺寸规格与安装说明

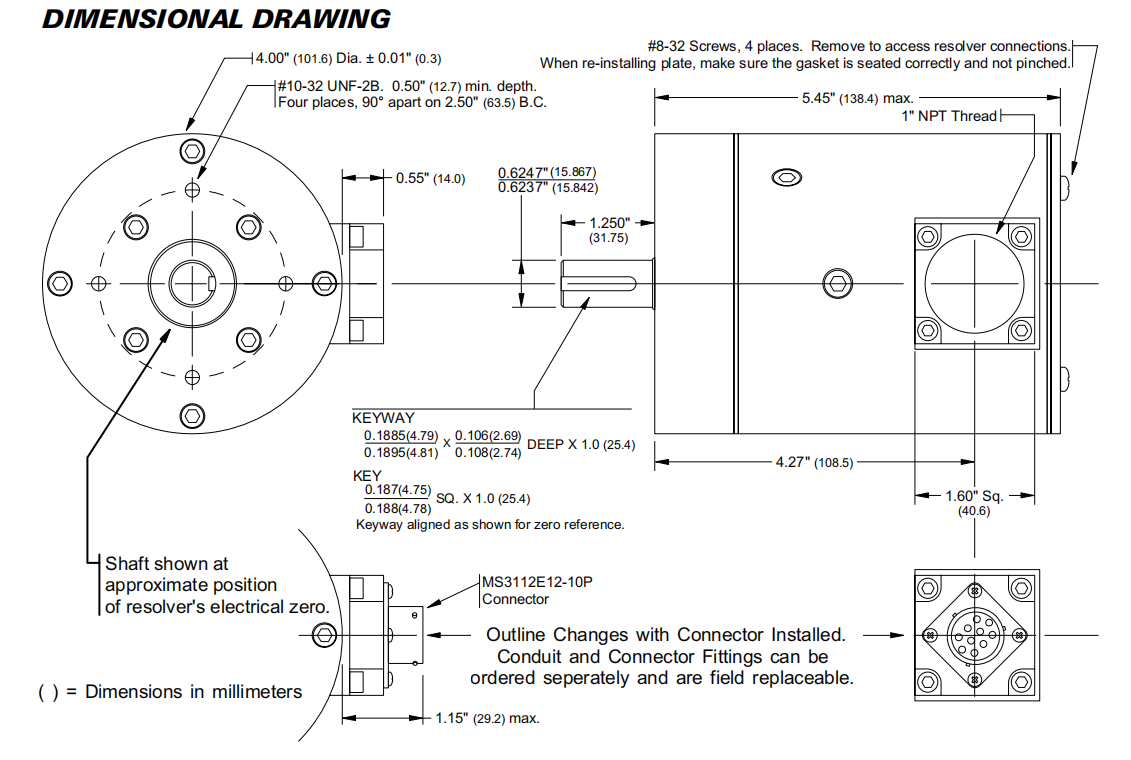

美国 AMCI 单转传感器 TRANSDUCER HT-400-S-J/03250203物理尺寸（单位：英寸 / 毫米）
项目 尺寸（公差） 备注 直径 4.00 英寸（101.6 毫米） ±0.01 英寸（0.3 毫米），安装板时需确保垫片就位，避免挤压。 螺丝 4 个 #8-32 螺丝 用于拆卸以访问旋转变压器连接。 螺纹孔 4 个 H#10-32UNF-2B 螺纹孔 *小深度 0.50 英寸（12.7 毫米），在直径 2.50 英寸（63.5 毫米）圆周上 90° 均布。 高度 5.45 英寸（138.4 毫米） 含 1 英寸 NPT 螺纹。 键槽 0.187475 平方英寸 ×1.0 英寸 以图示对齐为零参考点，尺寸范围 25.4 毫米 - 40.6 毫米。 轴位置 - 对应旋转变压器电气零点。 连接器配件 长度 1.15 英寸（29.2 毫米） 导管与连接器可单独订购，支持现场更换，安装后外形会有变化。 美国 AMCI 单转传感器 TRANSDUCER HT-400-S-J/03250203安装注意事项
- 重新安装板时，需确保垫片正确就位，避免挤压导致尺寸偏差。
- 螺纹孔与螺丝规格需严格匹配，确保安装稳固性。
- 键槽对齐零参考点，以保证轴位置与电气零点的一致性。
美国 AMCI 单转传感器 TRANSDUCER HT-400-S-J/03250203
技术规格
美国 AMCI 单转传感器 TRANSDUCER HT-400-S-J/03250203机械参数
参数 规格 轴负载 径向 100 磅，轴向 50 磅 轴承寿命 在额定轴负载下，*小旋转次数 2×10⁹次 启动扭矩 25℃时为 8 盎司・英寸 转动惯量 8.75×10⁻⁴盎司・英寸・秒 ² 重量 5.25 磅 美国 AMCI 单转传感器 TRANSDUCER HT-400-S-J/03250203环境参数
参数 规格 冲击 200g 加速度，持续 11 毫秒 振动 20g 加速度，频率范围至 2000Hz 工作温度 -40 至 125℃（-40 至 257℉） 外壳 阳极氧化铝主体，303 不锈钢轴 防护等级 导管正确密封时为 IP64 零件编号系统
HT-400 为基础编号，具体配置代码说明：
端子类型：- 空白 = MS25 侧面连接器
- C = 1 英寸导管
旋转变压器类型：- L = AVG/Autotech 和 Gemco 标准
- 空白 = AMCI 标准
- C = ElectrCam 和 Namco/CA 标准
其他旋转变压器可选，需咨询工厂
美国 AMCI 单转传感器 TRANSDUCER HT-400-S-J/03250203预安装电缆：
可订购 AMCI 预安装匹配连接器的电缆，编号规则：CTL-xxx/MS25（xxx 为长度英尺数），所有连接均经工厂测试。
端子适配器（含适配器、垫片和四颗螺丝）：- MS-TAC：1 英寸导管端子适配器
- MS-TA25：MS-25 端子适配器
更换端子适配器步骤
使用 MS-TAC（1 英寸导管适配器）
- 拆下 HT-400 传感器的背板。
- 将 MS-TAC 安装至传感器，电缆穿过导管接头。
- 连接电缆至传感器端子块，装回背板。
使用 MS-TA25（MS-25 连接器适配器）
- 拆下 HT-400 传感器的背板。
- 安装 MS-TA25 至传感器，将 MS25 连接器电线穿入传感器。
- 按以下对应关系连接电线至端子块，装回背板：
端子块标记 MS-TA25 针脚 R1 F R2 E FS1 D FS2 B FS3 C FS4 A
注：所有安装操作完成后，请确保导管密封以达到 IP64 防护等级。

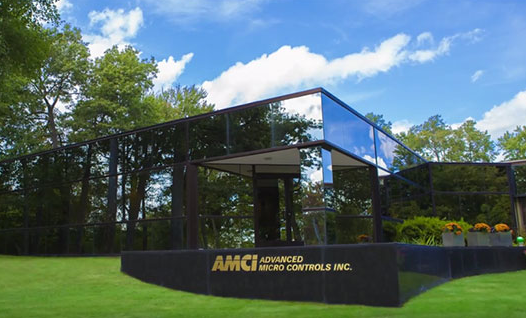

AMCI品牌介绍
