LUMITEK 梁校准用刚性背板卡与红外检测卡 Q-11-AP-R/Q-16-AP-R 产品说明

一、LUMITEK 梁校准用的刚性背板卡、红外检测卡Q-11-AP-R 、Q-16-AP-R刚性背板卡核心规格与特性

• 尺寸规格：总尺寸 2 英寸 ×4 英寸，有效检测区域 2 英寸 ×2 英寸，表面刻有 2 毫米间隔的测量刻度线；

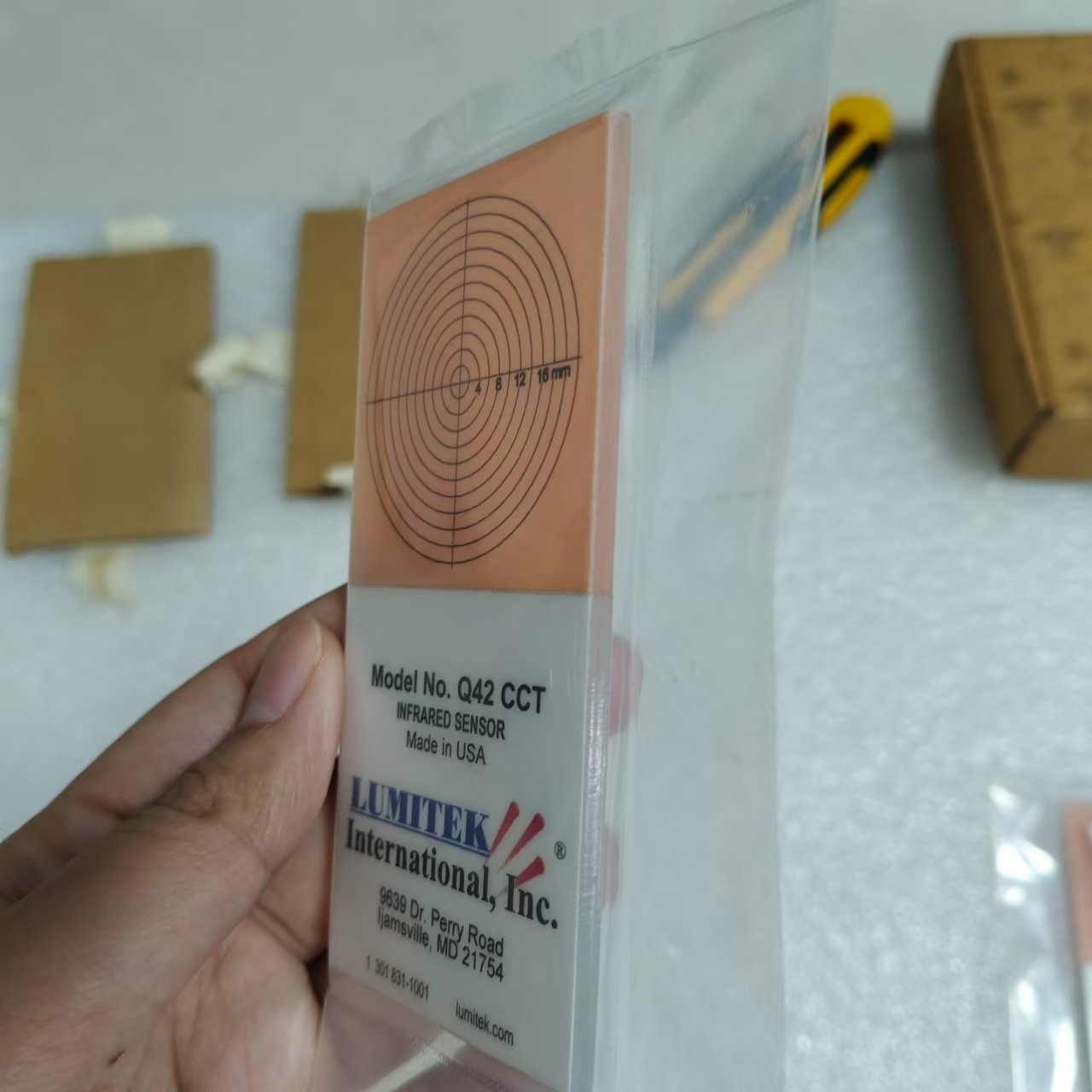

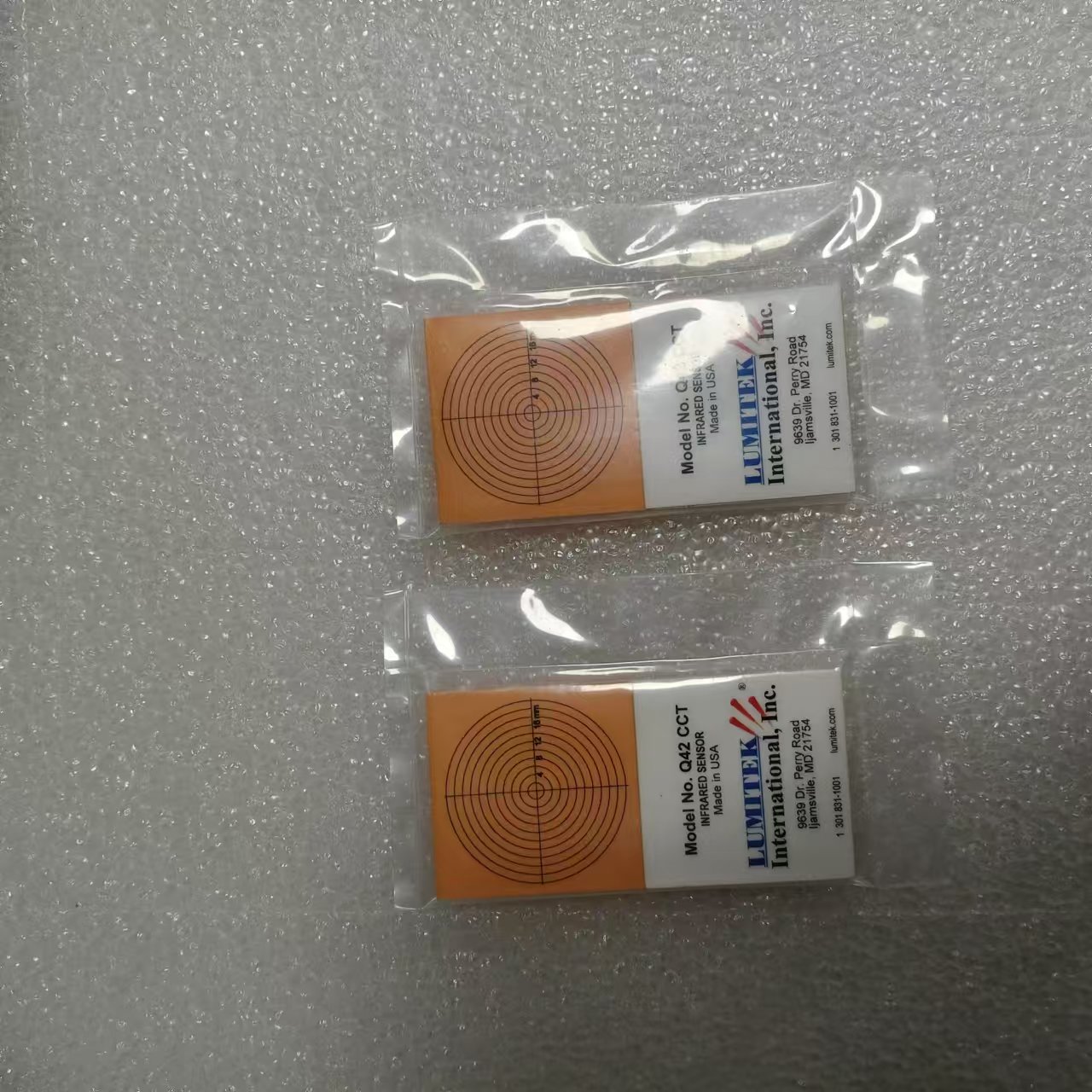

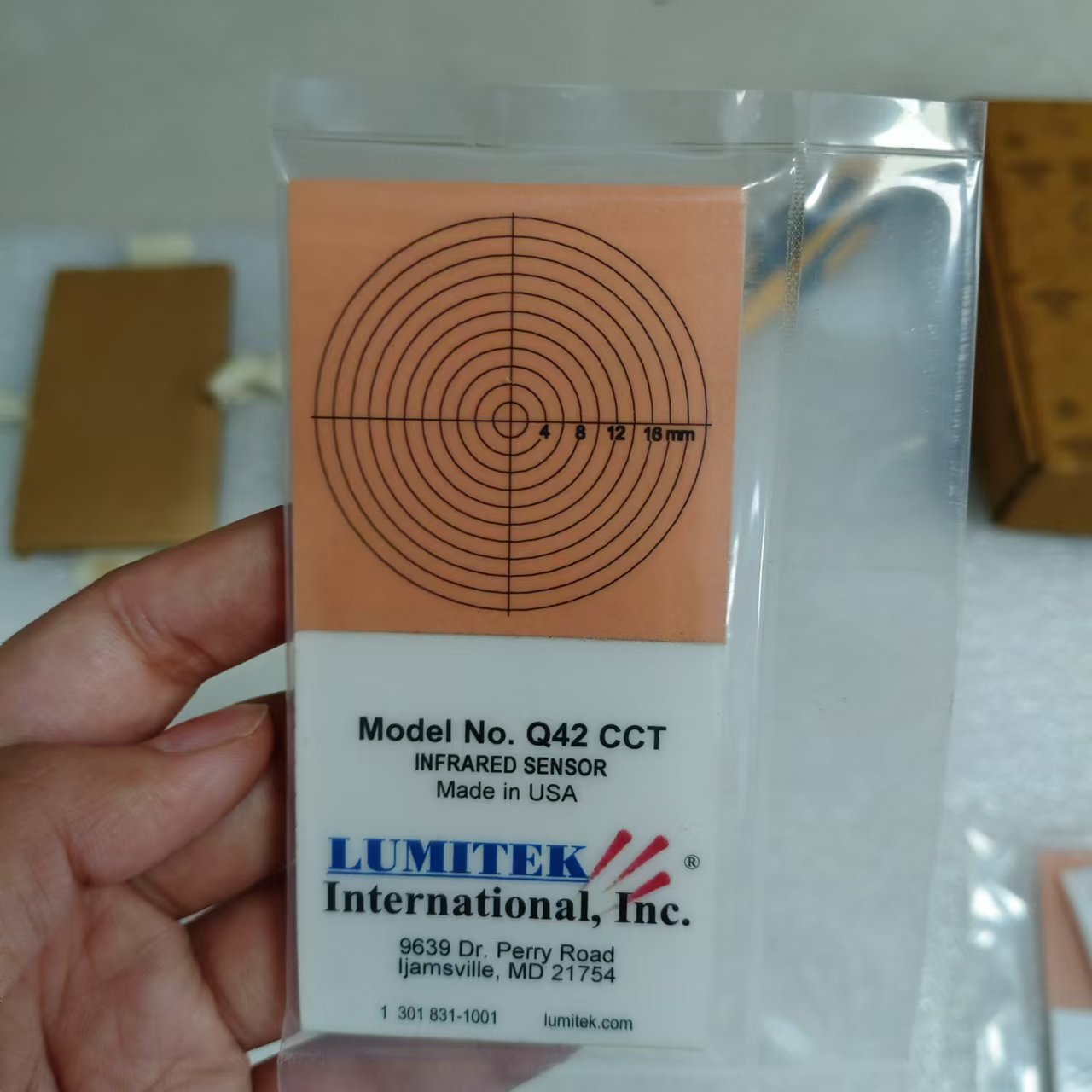

• 图案设计：有效区域印有同心圆（CC）或十字轴（AP）标线图案，便于光束位置精准定位；
• 版本类型：所有产品标配透射（T）/ 反射（R）双版本，适配不同检测场景；
• 安装方式：支持夹具夹持、钻孔固定、螺栓紧固等多种安装方式，适配各类工业装置；
• 材质兼容性：可采用 Lumitek 全系列磷光体材料制作，满足不同波长检测需求。

二、LUMITEK 梁校准用的刚性背板卡、红外检测卡Q-11-AP-R 、Q-16-AP-R红外检测工作原理：电子捕获与光学转换

1. 核心机制

• 内部磷酸盐化合物吸收短波长环境光能量，激发电子能级并储存；
• 当受到红外辐射刺激时，储存的能量以可见光形式释放（上转换效应），实现红外光→可见光的转化，局部发光强度与红外功率正相关。

2. 技术优势

• 辐射可视化：通过上 / 下转换材料将红外 / 紫外辐射转化为漫射可见光，快速定位激光器、二极管、光纤等光源的光束位置与尺寸；
• 性价比优势：相比传统光束查找器，以低成本、高效率成为工业检测与光学调试的优选方案。

三、LUMITEK 梁校准用的刚性背板卡、红外检测卡Q-11-AP-R 、Q-16-AP-R硬板式红外显示卡全系列型号与特性

一、AP-R 系列（反射式十字标线）

二、CC-R 系列（反射式同心圆）

三、AP-T 系列（透射式十字标线）

四、CC-T 系列（透射式同心圆）

LUMITEK 梁校准用的刚性背板卡、红外检测卡Q-11-AP-R 、Q-16-AP-R
选型建议

• 反射式（R）：适用于光源单侧入射场景，如墙面、设备表面检测；
• 透射式（T）：适用于透明材料或需要双侧检测的场景，如玻璃、光纤面板；
• 图案选择：十字标线（AP）适合坐标定位，同心圆（CC）适合光束轮廓分析。
  使用前建议根据红外波长范围（如 1350-1550nm 选 Q32，1000nm 左右选 L-IR）匹配磷光体材质。
