美国LUMITEK光学玻璃传感器屏幕、红外检测卡Q-11-IRSCR-27

产品介绍

美国LUMITEK 光学玻璃传感器屏幕、红外检测卡 Q-11-IRSCR-27



美国 LUMITEK 光学玻璃传感器屏幕、红外检测卡 Q-11-IRSCR-27 产品技术说明

一、美国 LUMITEK 光学玻璃传感器屏幕、红外检测卡 Q-11-IRSCR-27光学玻璃传感器屏幕核心特性

• 光学转换机制：当激光或 LED 光源的红外辐射照射时，无论从屏幕哪一侧入射，荧光粉均能通过光学转换作用，将不可见的红外辐射转化为可视化光学信号。
• 应用优势：透明玻璃材质与双向检测设计，适用于需要从不同角度检测红外光源的场景，提供稳定高效的红外辐射可视化解决方案。

二、美国 LUMITEK 光学玻璃传感器屏幕、红外检测卡 Q-11-IRSCR-27红外检测卡工作原理：电子捕获与上转换效应

1. 核心工作机制

• 内部磷酸盐化合物吸收短波长环境光能量，激发电子能级并 “捕获” 光能；
• 当受到长波长红外辐射刺激时，储存的光能以可见光形式释放，即 “上转换” 现象（低频红外光→高频可见光），*终呈现局部发光效果，发光强度与红外功率及储能总量正相关。

2. 光学转换技术优势

• 辐射源定位能力：上 / 下转换材料可将红外 / 紫外辐射转化为肉眼可见的漫射光辉，精准定位红外激光器、二极管、遥控器、光纤等光源的光束位置与尺寸；
• 性价比优势：相比传统激光光束查找器与轮廓仪，以更低成本、更高效率成为工业检测、光学调试的理想替代方案。

三、美国 LUMITEK 光学玻璃传感器屏幕、红外检测卡 Q-11-IRSCR-27磷光体材料选型指南与使用要点

1. 波长范围选型原则

2. 材料特性对比

• Q 型磷光体（如 Q32、Q-16）
  • 工作限制：依赖环境光充电，暴露于红外辐射时电荷逐渐耗尽，需移动卡片寻找未曝光区域或重新充电以保证图像清晰度；
  • 光谱特性：Q-16 发射橙色 - 红色可见光，适用于对发光颜色有暖色调需求的场景。
• L-IR 型磷光体
  • 核心优势：无需预充电，即时响应红外辐射；
  • 应用局限：功率阈值高，仅适配约 1000nm 波长范围，灵敏度带宽较窄。

3. 选型决策建议

• 若追求宽波长适应性与低功率需求，优先选择 Q 型磷光体，但需注意周期性充电；
• 若场景具备高功率红外光源（如 YAG 激光器），且需要即时可视化，L-IR 材料更具优势，但需确认波长匹配度。

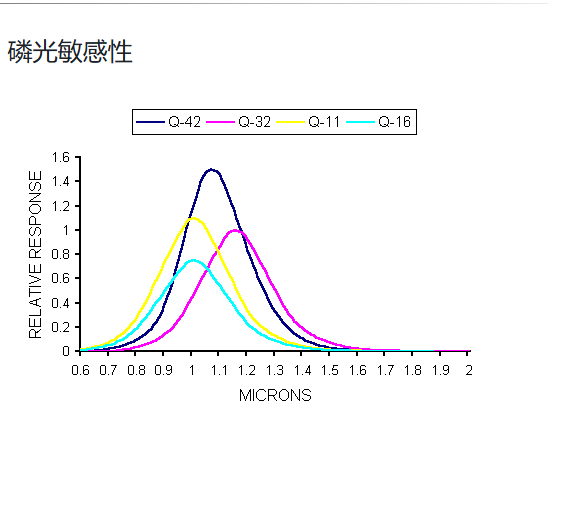

注：所有传感器卡片使用前建议参考规格表确认磷光体灵敏度曲线，以确保与实际光源参数匹配。

美国LUMITEK 光学玻璃传感器屏幕、红外检测卡 Q-11-IRSCR-27相关产品型号

光学玻璃红外显示片

• 型号：Q-11-IRSCR-27、Q-16-IRSCR-27、Q-32-IRSCR-27、Q-42-IRSCR-27、L-IR-IRSCR-27、U-21-IRSCR-27

• 规格与特性：
  采用直径 27mm 的光学玻璃基板，可在玻璃单侧贴合任意一种荧光体涂层。当激光或 LED 发出的红外辐射（IR）照射时，无需限定入射方向，可直接从显示片任意一侧观察到红外光的可视化效果，实现对红外辐射的双向检测与直观呈现。

其中主要的产品型号有：Q-11-R、Q-16-R、Q-32-R、Q-42-R、L-IR-R、U-21-R、Q-11-T、Q-16-T、Q-32-T、Q-42-T、U-21-T、Q-11-R-Stick、Q-16-R-Stick、Q-32-R-Stick、Q-42-R-Stick、L-IR-R-Stick、

U-21-R-Stick、Q-11-T-Stick、Q-16-T-Stick、Q-32-T-Stick、Q-42-T-Stick、L-IR-T-Stick、U-21-T-Stick、Q-11-R45、Q-16-R45、Q-32-R45、Q-42-R45、L-IR-R45、U-21-R45、Q-11-T45、Q-16-T45、Q-32-T45、Q-42-T45、L-IR-T45、U-21-T45、Q11-CCR、Q16-CCR、Q32-CCR、Q42-CCR、LIR-CCR、U21-CCR、Q11 CCT、Q16 CCT、Q32 CCT、Q42 CCT、LIR CCT、U21 CCT、Q11-APR、Q16-APR、Q32-APR、Q42-APR、LIR-APR、U21-APR、Q11-APT、Q16-APT、Q32-APT、Q42-APT、LIR-APT、U21-APT、Q11IRSCR27、Q16IRSCR27、Q32IRSCR27、Q42IRSCR27、LIR IRSCR27、U21 IRSCR27、ADQ-11-2x2、ADQ-16-2x2、ADQ-32-2x2、ADQ-42-2x2、ADL-IR-2x2、ADU-21-2x2、ADQ-11-4x4、ADQ-16-4x4、ADQ-32-4x4、ADQ-42-4x4、ADL-IR-4x4、ADU-21-4x4、ADQ-11-8x10、ADQ-16-8x10、ADQ-32-8x10、ADQ-42-8x10、ADL-IR-8x10、ADU-21-8x10等。
