LUMITEK 美国层压传感器卡、红外检测卡Q-11-R、Q-16-R、Q-32-R

产品介绍

LUMITEK 美国层压传感器卡、红外检测卡Q-11-R、Q-16-R、Q-32-R



LUMITEK 美国层压传感器卡、红外检测卡 Q-11-R/Q-16-R/Q-32-R 产品技术手册

一、LUMITEK 美国层压传感器卡、红外检测卡Q-11-R、Q-16-R、Q-32-R层压传感器卡核心特性与设计

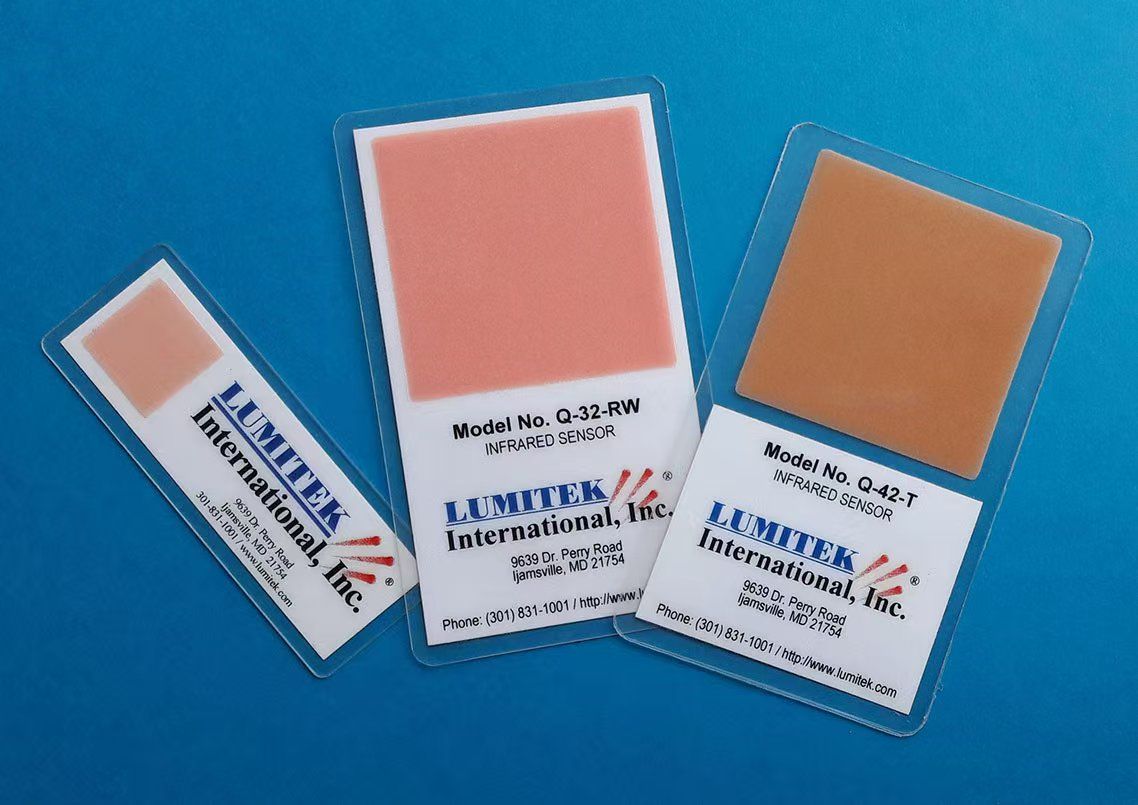

• 反射型（R）：如 Q-11-R、Q-16-R、Q-32-R，红外光束图像仅在卡片正面可见，因反射背板设计，图像对比度更强；
• 透射型（T）：图像可在卡片正反两面显示，适用于透明材料双侧检测场景。

• 全系列荧光材料（Q 型、L-IR、U-21 等）均可适配，满足 1000nm~1550nm 波长范围检测；
• 紫外线专用卡无覆盖材料，确保紫外辐射无阻碍传输。

二、LUMITEK 美国层压传感器卡、红外检测卡Q-11-R、Q-16-R、Q-32-R红外检测工作原理：电子捕获与光学转换

• 能量捕获阶段：卡片内磷酸盐化合物吸收短波长环境光，激发电子能级并储存能量；
• 上转换阶段：红外辐射刺激下，储存的能量以可见光形式释放，实现 “红外光→可见光” 转化，发光强度与红外功率正相关。

• 可视化效率：即时生成光束位置与尺寸的可见图案，支持红外激光器、遥控器、光纤等光源检测；
• 成本优势：相比传统光束轮廓仪，以更低成本实现等效检测性能。

三、LUMITEK 美国层压传感器卡、红外检测卡Q-11-R、Q-16-R、Q-32-R全系列型号分类与技术参数

1. 2 英寸 ×2 英寸标准系列

2. 0.75 英寸 ×0.75 英寸微型系列

3. 4 英寸 ×5 英寸大型系列

四、LUMITEK 美国层压传感器卡、红外检测卡Q-11-R、Q-16-R、Q-32-R选型建议与使用要点

1. 波长匹配：
   • 1350-1550nm 光纤通信选 Q32 系列；
   • 1000nm 左右 YAG 激光选 L-IR 系列（无需预充电，但需高功率激发）。
2. 检测方式：
   • 单侧检测优先选 R 型（图像对比度高）；
   • 透明材料或双侧观测选 T 型（透射式设计）。
3. 维护提示：Q 型材料使用前需环境光充电，避免长时间红外照射导致电荷耗尽。

通过型号、尺寸与荧光体的精准匹配，LUMITEK 层压传感器卡为工业红外检测提供高性价比的可视化解决方案。
